6B4G Stereo

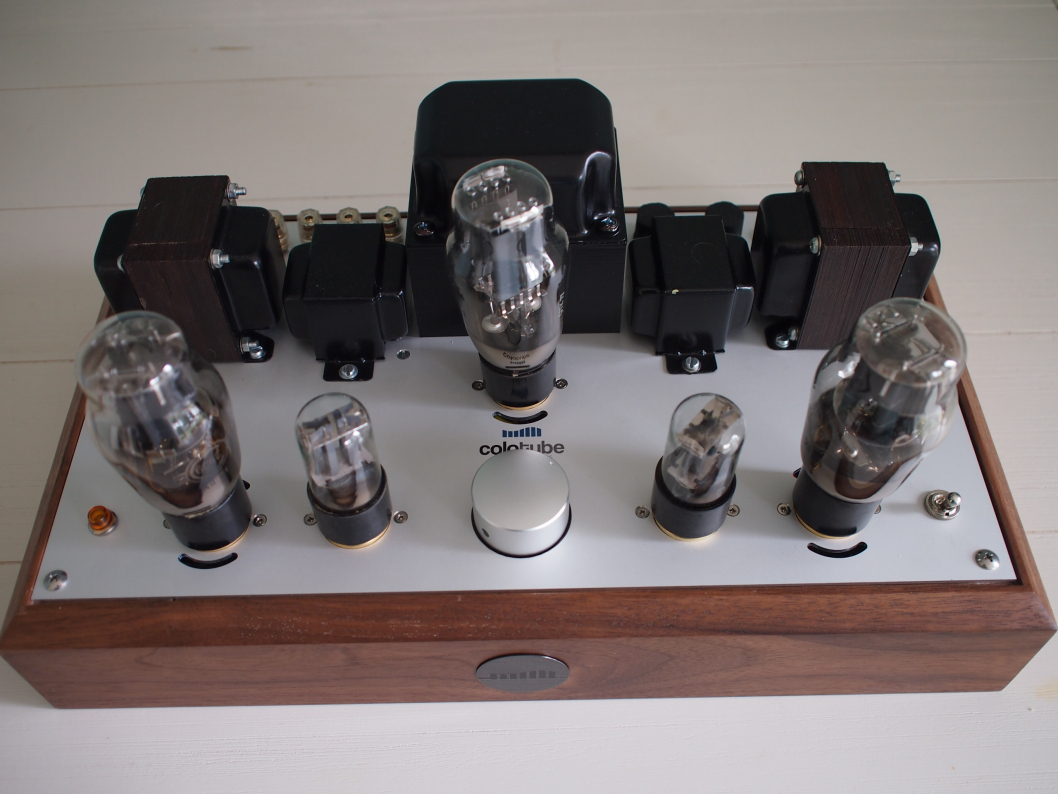

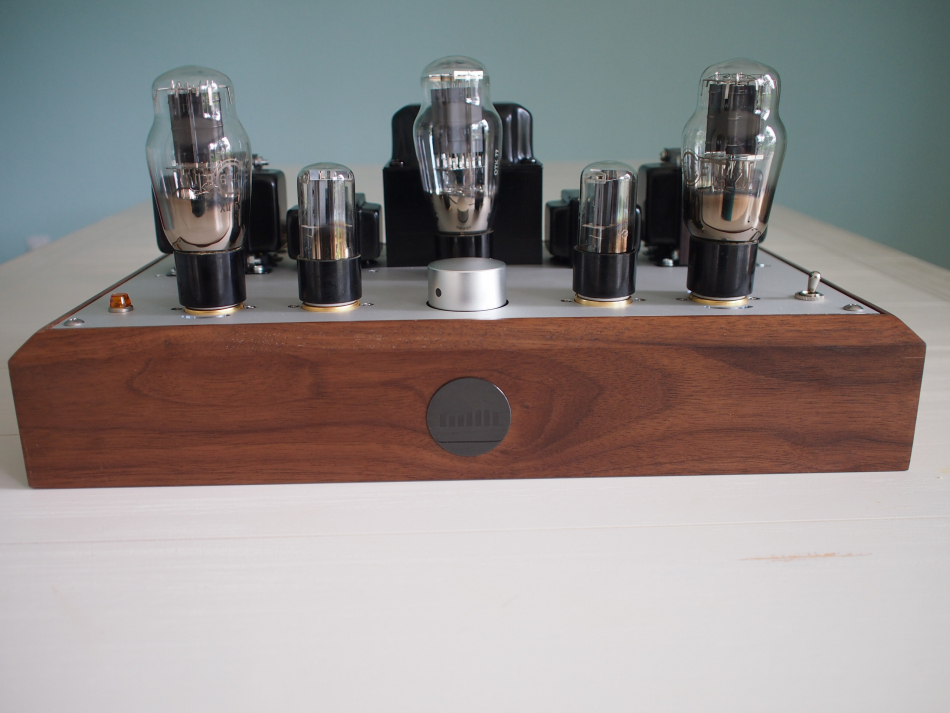

Dieser Verstärker wurde im Jahr 2019 in Florida gebaut. Ein Freund aus der Schweiz kam zu uns auf Besuch und war begeistert von meinem Röhrenverstärker und bat mich ihm auch einen zu bauen, welchen man dann auch bezahlen kann. Ich fragte ihn ob einen Preis von 2500.- akzeptieren könnte. Er meinte, dass sie ein guter Preis. Nun begann für mich die Schwierigkeit einen Verstärker zu entwickeln, welcher einigermassen gut aussieht, mit kommerziellen Gehäusen und mit meinen Möglichkeiten hier in Florida zu bauen ist.
Ich konnte also keine Emission Labs Röhren verenden und auch keine Lundahl oder James Output Transformatoren.

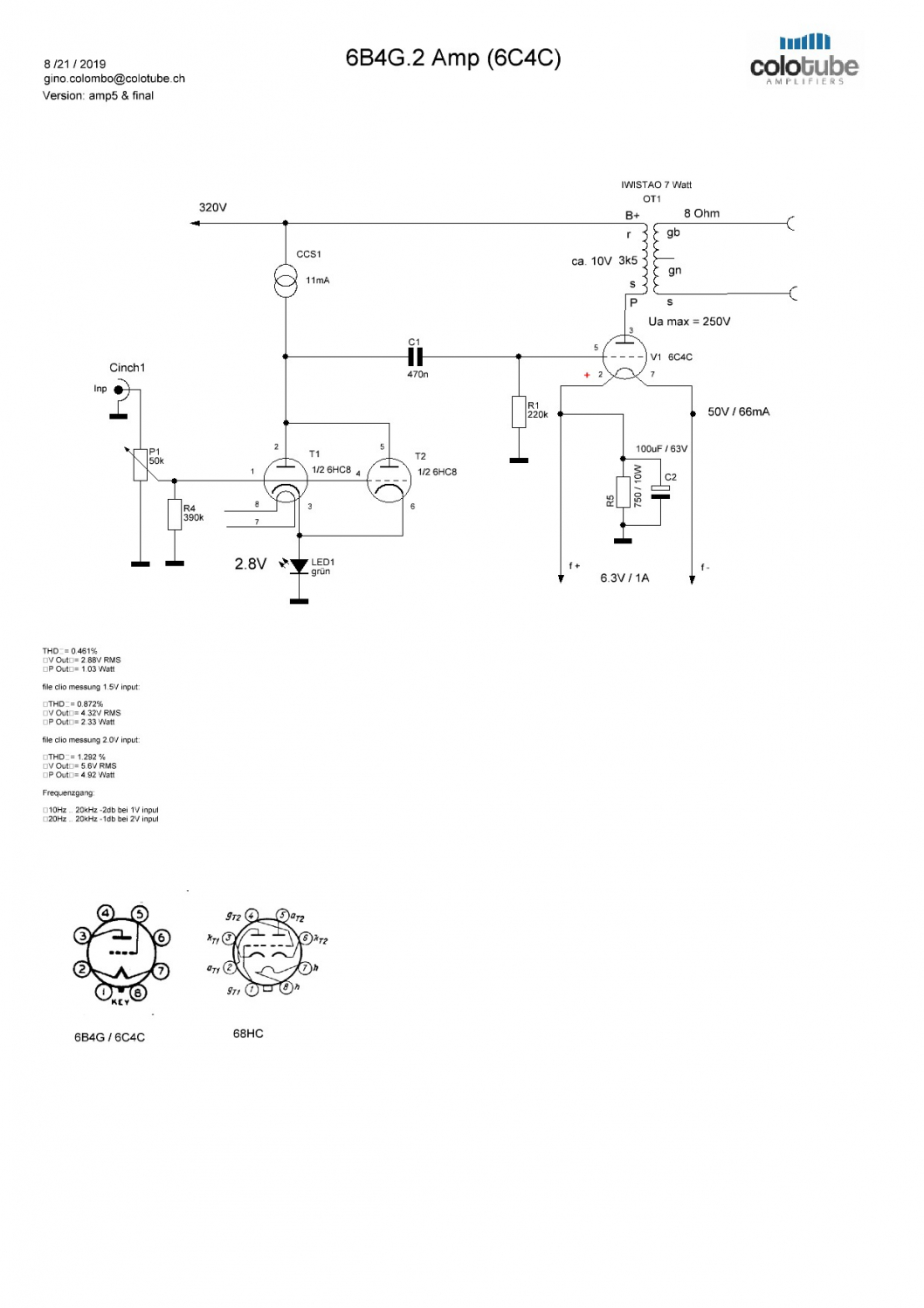

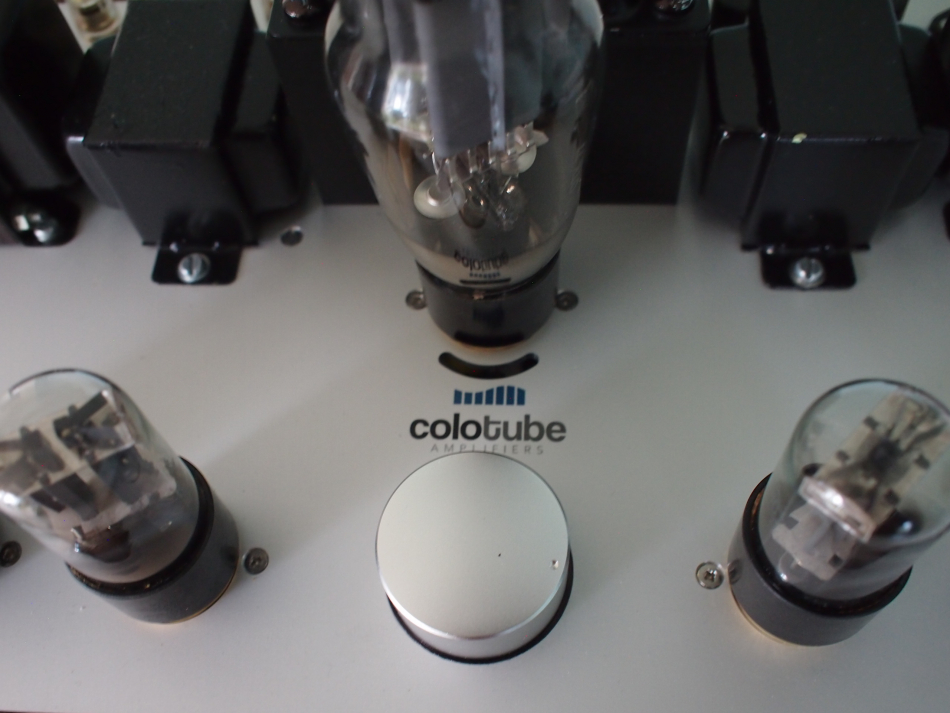

Ich entschied mich dann als Treiber die 6HC8 und als Endröhre die 6B4G / 6C4C zu verwenden.
Der Treiber mit einer CCS 11mA zu fahren und die Endröhre mit einem 3k5 Output Transformer zu verwenden.
Die Treiberröhre wurde parallel geschaltet und der BIAS mit einer gründen LED eingestellt.
Beide Röhren haben eine 6.3V Heizung, wobei zu beachten ist, dass die 6B4G eine direkt geheizte Röhre ist und je eine eigenen Heizung benötigt.
Wie oben erwähnt haben beide Röhren die gleiche Heizungsspannung. Man kann die Heizung des Treibers und die Heizung der Endröhre zusammen realisieren, sofern die Heizung nicht mi der Masse verbunden wird. Um dies zu ermöglichen muss auch die Treiber Heizung mit einer Gleichspannung geheizt werden.
In der Regel habe ich die Erfahrung gemacht, wenn eine eigene Heizung für eine direkt geheizte Röhre vorhanden ist, dieser Treiber 6HC8 / 6SN7 usw. mit Wechselspannung geheizt werden kann, ohne, dass ein Brumm im Lautsprecher zu hören ist.

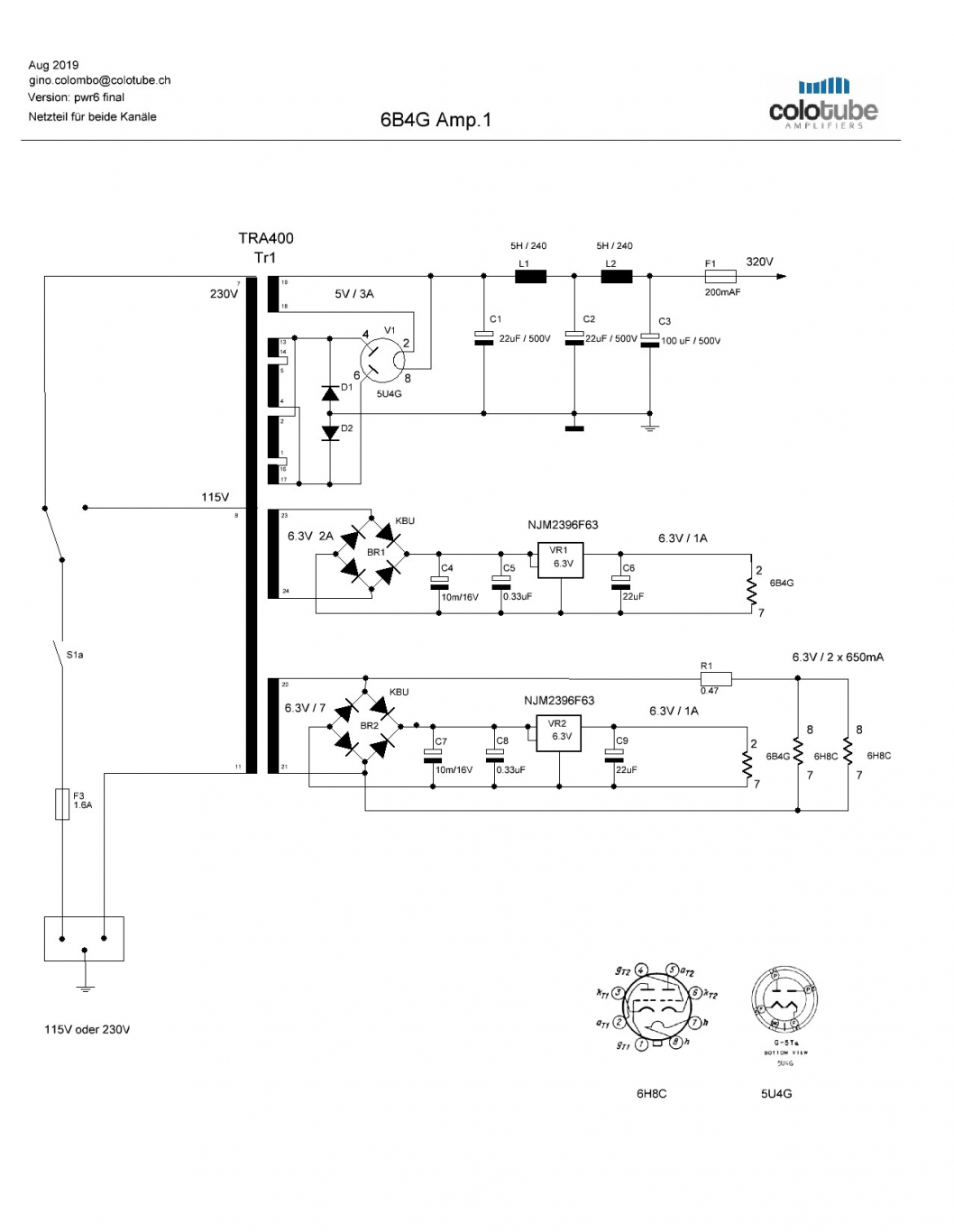

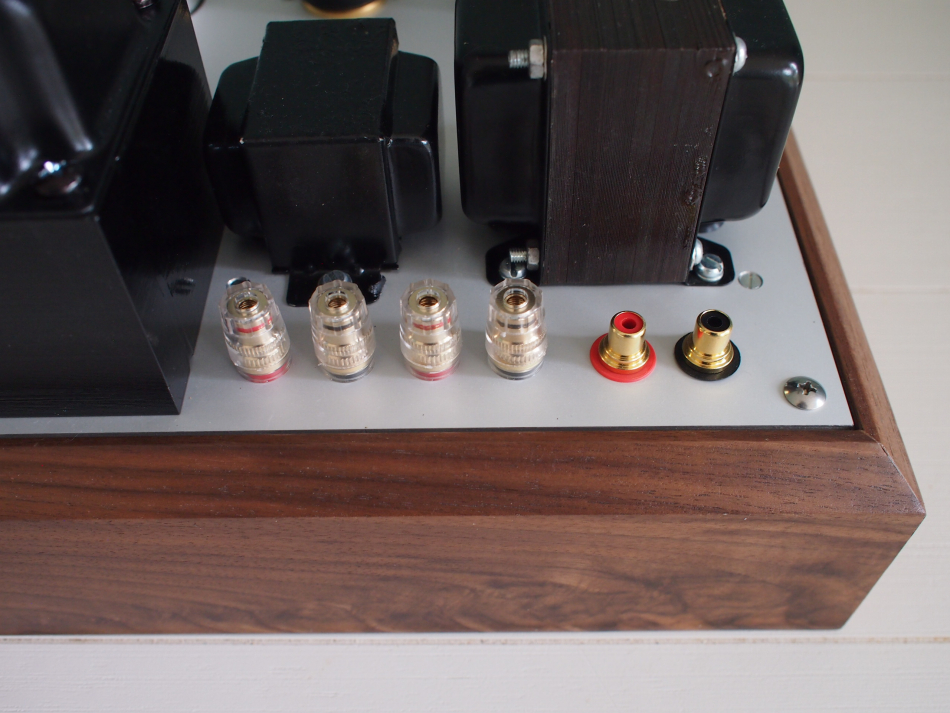

Der Transformator ist ein TRA400 von Wüstens http://www.askjanfirst.de/dindex.htm
Dies ist ein Vielseitiger 200 VA Universal-Trafo.
Primär 100/127/230 V
Sekundär
2 * 270 V 200 mA
2 * 50 V 200 mA
5 V 3,5 A
6,3 V 2 A
6,3 V 7 A
Als Gleichrichter verwendete ich eine NOS 5U4G mit einer CLCLC Siebung.
Als Drosseln wurden 2 x 5H / 240mA Drosseln eingesetzt.
Dies Gleichspannung wurde mit einem 6.3V Spannungsregler stabilisiert.
Da der Verstärker in Florida gebaut wurde aber dann in die Schweiz geliefert, musste ein Umschalter für die Netzspannung vorgesehen werden.

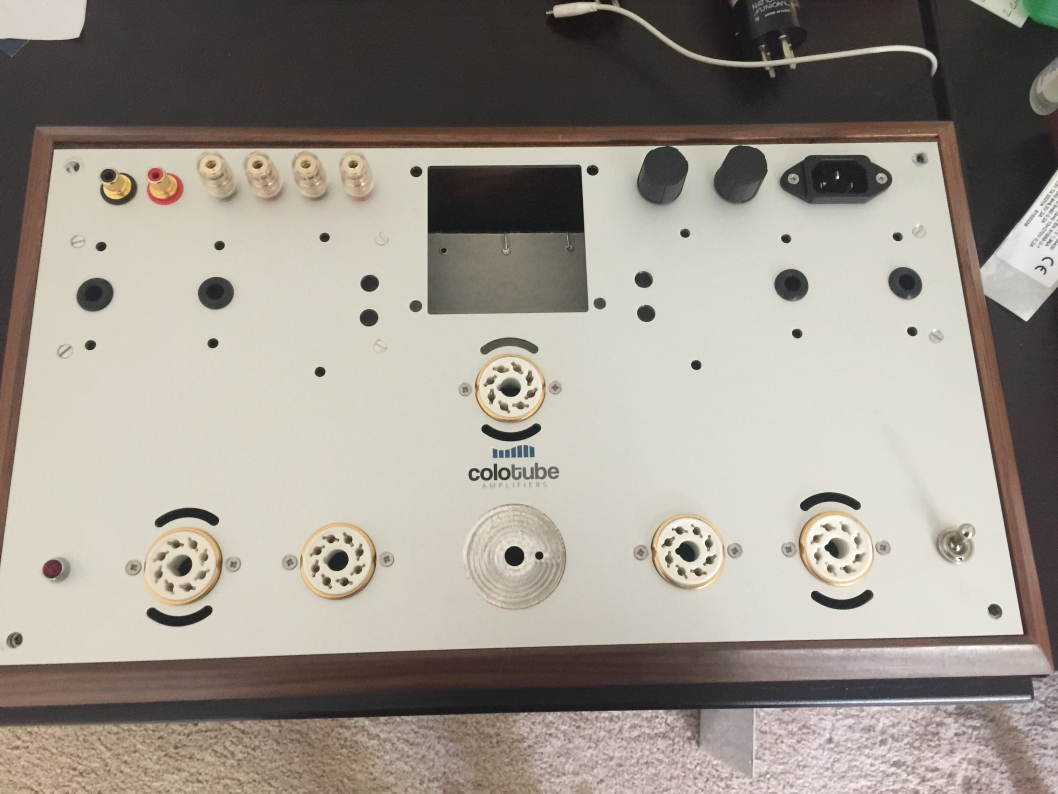

Die Frontplatte wurde mit dem Frontplatten Designer von der Firma Schäfer https://www.schaeffer-ag.de gezeichnet und hergestellt.
Die Firma hat auch eine Niederlassung in den USA und so konnte ich diese auch in Florida bestellen.
Die Qualität dieser Frontplatten ist hervorragend!

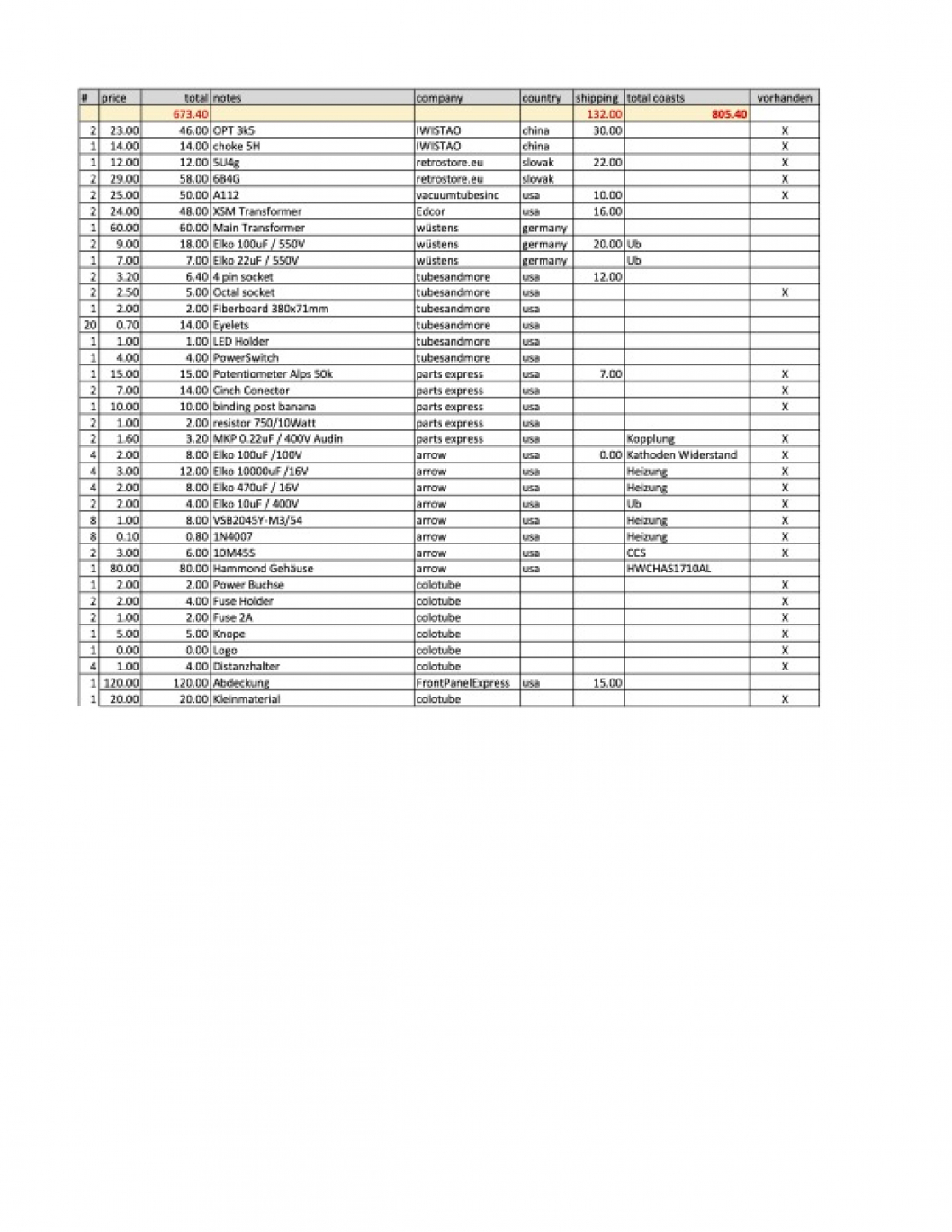

Die Kosten im 2019.
Es ist zu beachten, dass die Shipping Kosten, Zoll Kosten, in diesr Tabelle nicht aufgeführt sind.
