4P1L Stereo V2

Die 4P1L Röhre ist sehr interessant. Ich habe sie durch https://www.bartola.co.uk/valves/ entdeckt. Seine Beschreibungen und Messungen sind sehr aufschlussreich.

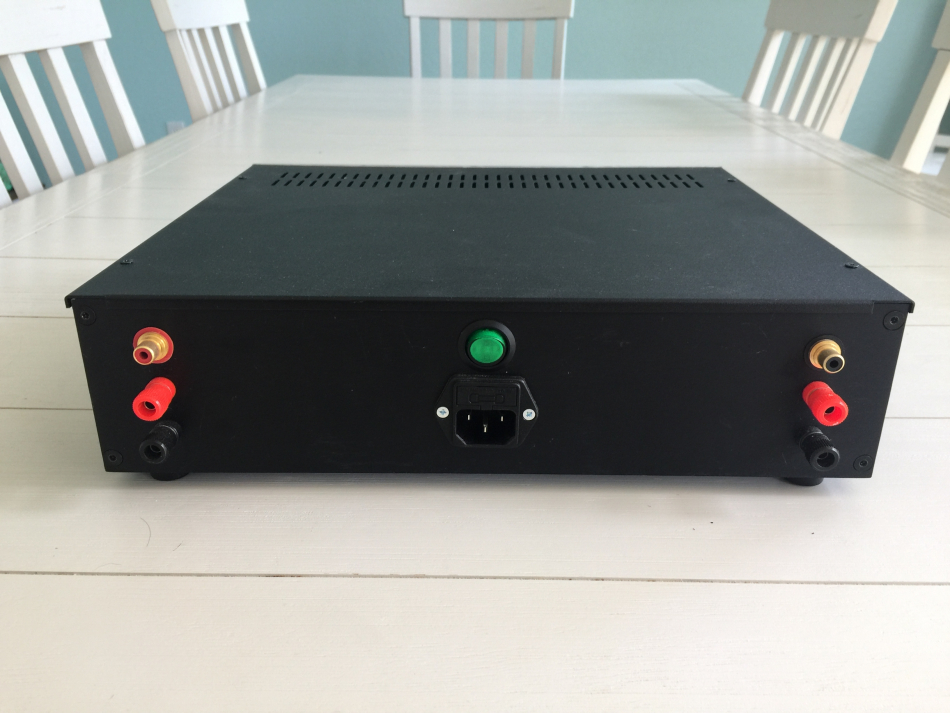

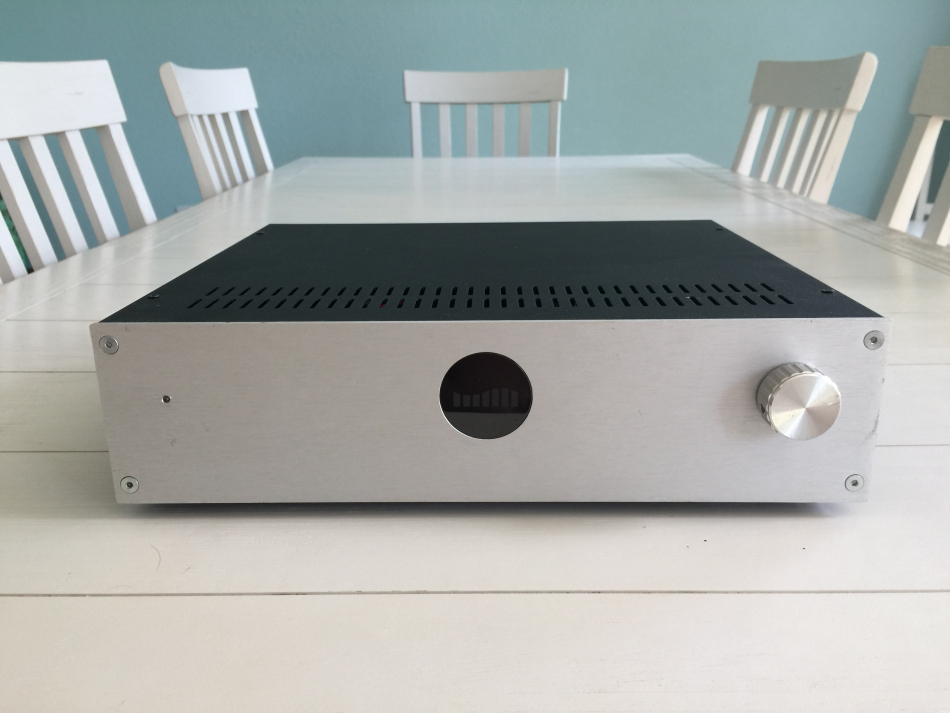

Ich habe wiklich ein cooles Gehäuse von https://modushop.biz/site/ verwendet.

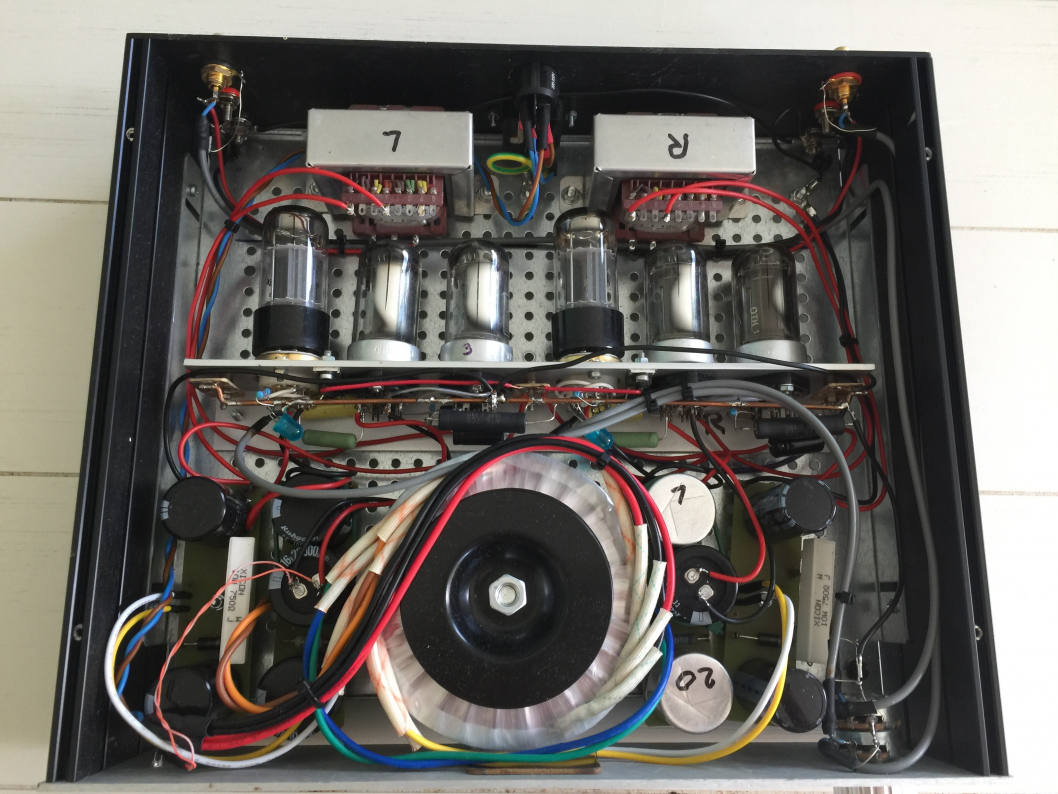

Ich wollte ein flaches Gehäuse und die Rören einmal nicht aussen haben.





Ich habe die 4P1L Röhre im Trioden Mode verwendet und um ein bisschen mehr Leistung zu erhalten parallel geschaltet. Als Treiber habe ich eine 6SN7 Triode, welche auch parallel geschaltet ist, verwendet.
Als Bias habe ich einen grüne LED eingesetzt, welche bei einem Strom von ca. 11mA eine Spannung von 2.8V hat. Als Stromquelle habe ich ein CCS Bauteil 10M45s verwendet.
Als Ausgangsübertrager, hatte ich meiner Bastelkiste noch zwei 53.70 Transformer 3K/8 Ohm von Audio Röhren Technik gefunden, welche sich sehr gut geeignet haben.
Am Eingang ist ein Alps 100k log Potentiometer.
Die Heizung der 4P1L habe ich mit 4.2V realisiert.

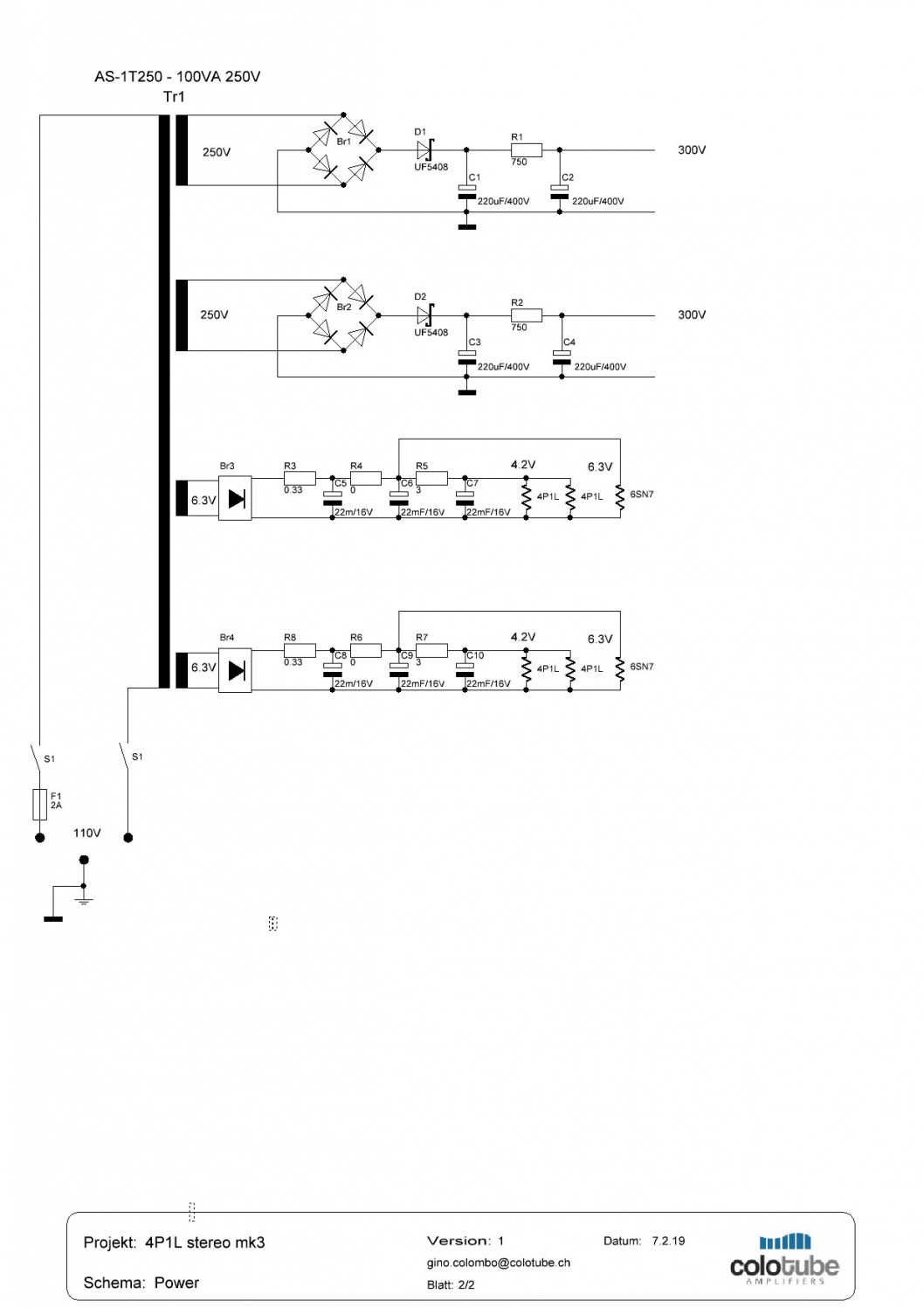

Die Speisung ist sehr einfach gehalten. Keine Regler, keine Drosseln und auch kein Brumm :-)
Was aber sicher interessant ist, ist wie ich mit nur zwei Wicklungen die Heizung der beiden 4P1L und der beiden 6S7N realisiert habe.
Ich konnte die 6.3V für die Treiber Röhre von der Speisung der Endröhre gewinnen, da ich sie nicht auf Masse gelegt habe. Dank der grosszügigen Siebung, war das möglich.
