Gino Colombo

300B Stereo

Das Flagschiff meiner 300B Verstärker war der coloTube 300B mono. Er wurde mit Röhren von EML bestückt. Es sind die EML 300B Mesh, EML 10A und die EML 5U4G. Siehe auf der Seite 300B Mono.

Die Konstruktion und die Bauteile waren sehr teuer und dieser Typ Verstärker kann ich nicht mehr bauen.

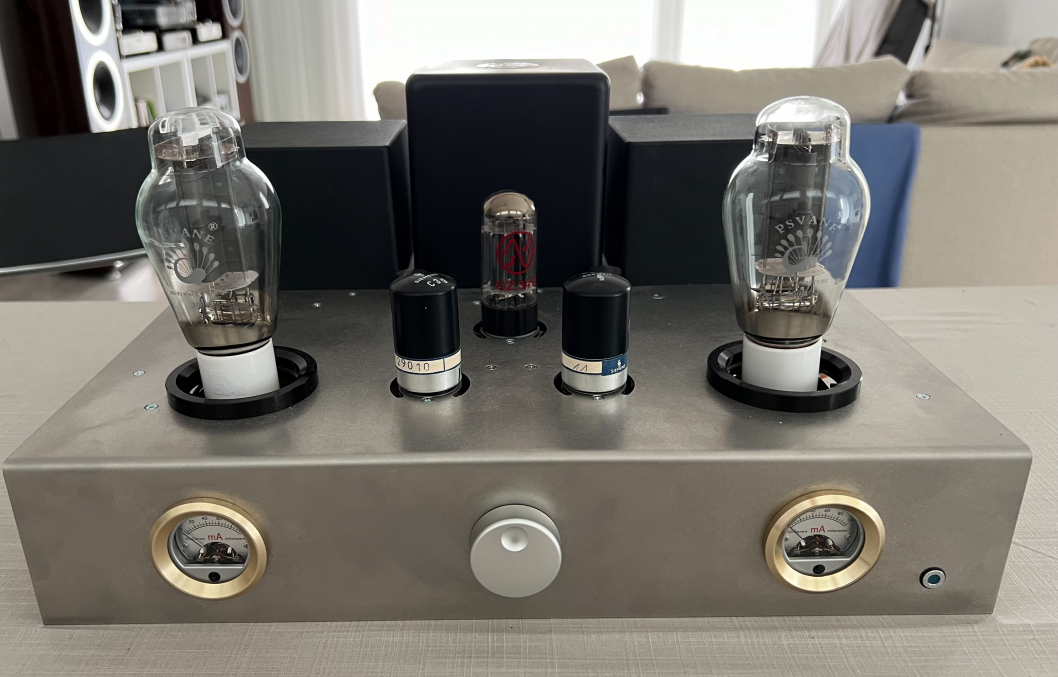

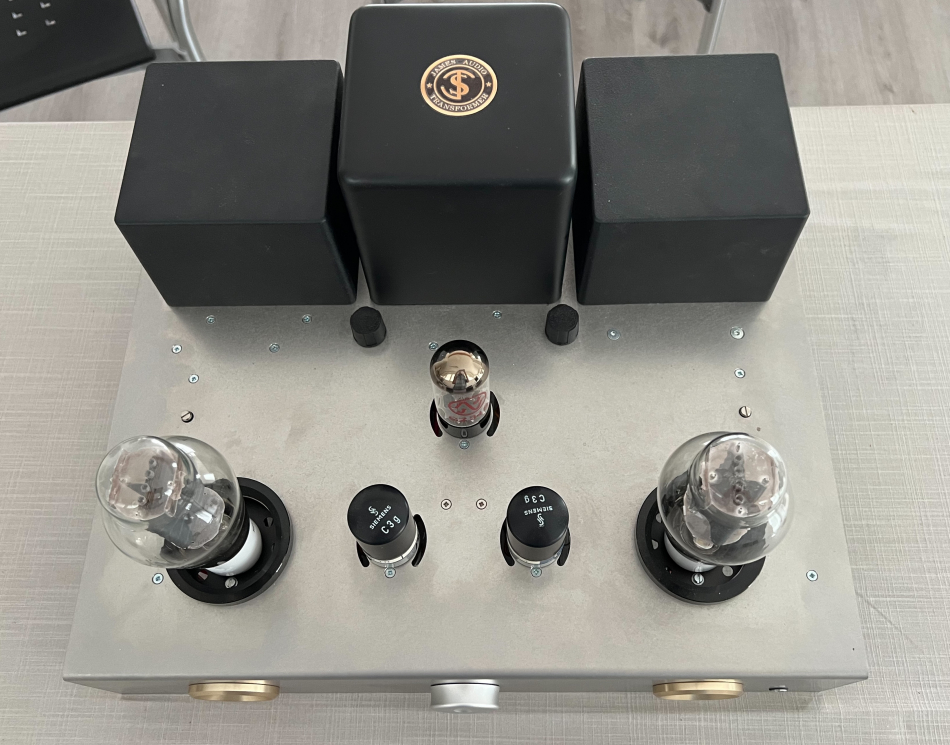

Da ich aber eine Stereo Variante, welche zu einem tieferen Preis haben wollte, entwicklete ich diese Version. Die 300B Röhre ist eine LINLAITUBE 300B-L oder oder eine 300B von Psvane, die Treiber Röhre eine C3g von Siemens und der Gleichrichter eine JJ Gz34.

Wie gesagt, es soll den Preis möglicht tief halten. Also kein StepUp Transformer, keine Anodendrossel.

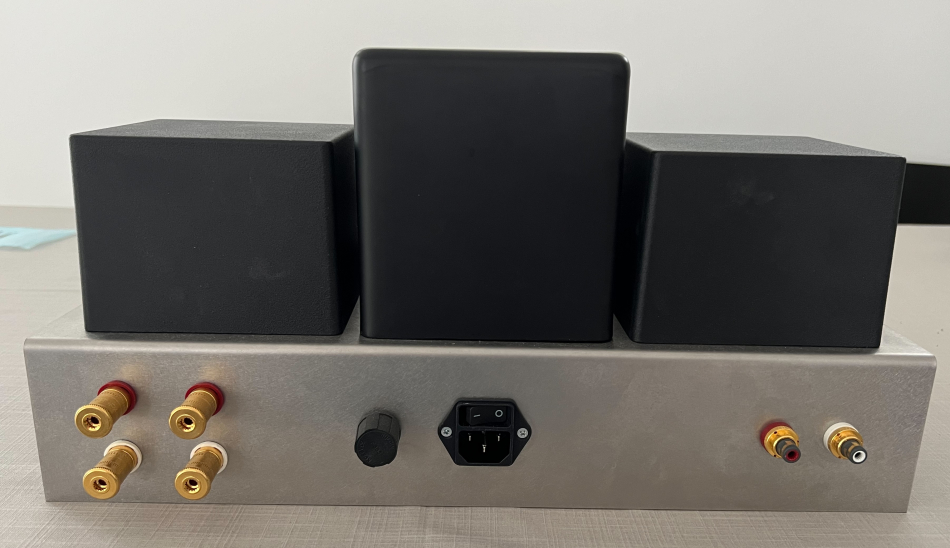

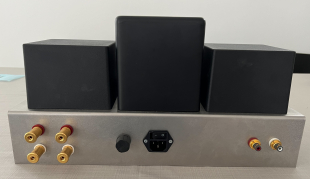

Leider hat der Versärker immer noch keine Seitenteil. Diese sind noch anzufertigen

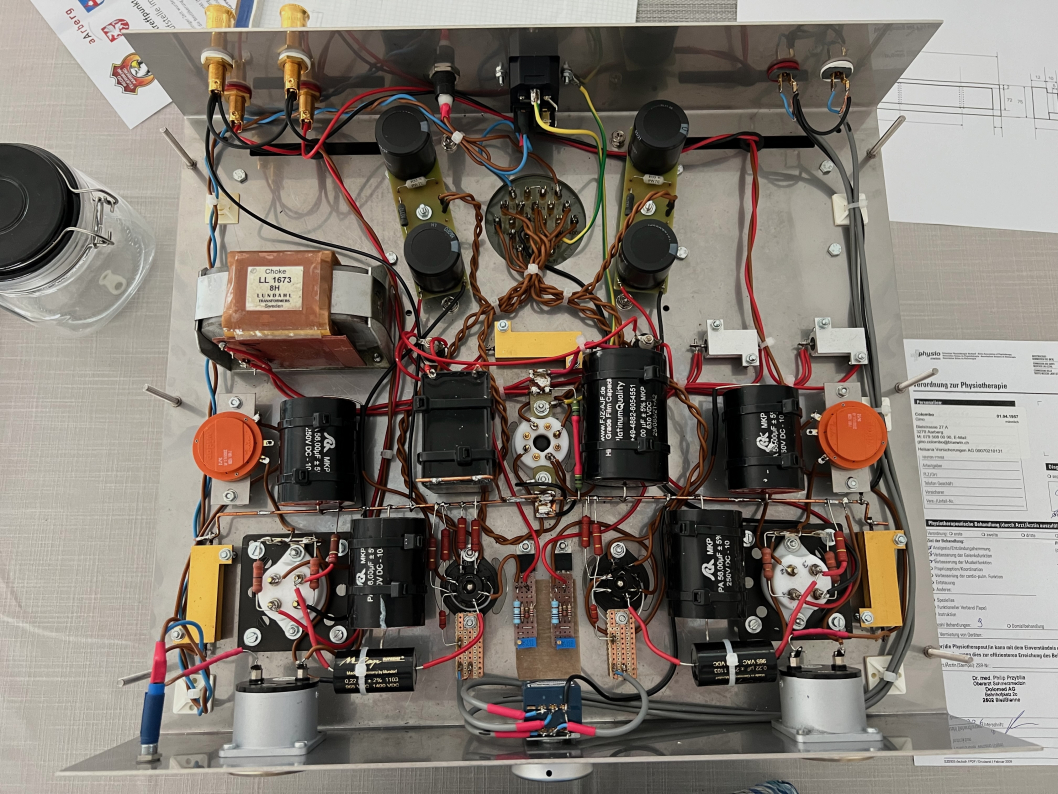

Da mit der C3g , im Trioden Mode, genügend Verstärkung vorhanden ist, konnte auf eine StepUp Transformer verzichtet werden. Auf die Anoden Drossel wurde auch verzichtet und anstelle einenr Kontstantstromquelle verwendet. Diese wurde mit dem Bauteil 10M45S realisiert. Die Kopplung and die Endröhre mittels eines guten Mundorf MKP Kondensator. Als Output Transformator wurde ein LL1523/90mA von Lundahl verwendet. Es wurde Autobias eingesetzt. Um den Strom bei beiden Kanäle einzustellen, wurde der Kathoden Widerstand zusätlich mit einem 5 Watt Poteniometer versehen. Der Strom soll auch ca. 60-70mA eingestellt werden. Der Grund warum nicht 80 oder 90mA ist folgender. Es ging mir nicht darum möglichst die maximale Leistung zu bekommen, sondern eine möglichst tiefes THD oder eben möglichts wenig Klirr. Pro Kanal wir der Strom mit einem Yamamoto Amere Meter angezeigt.

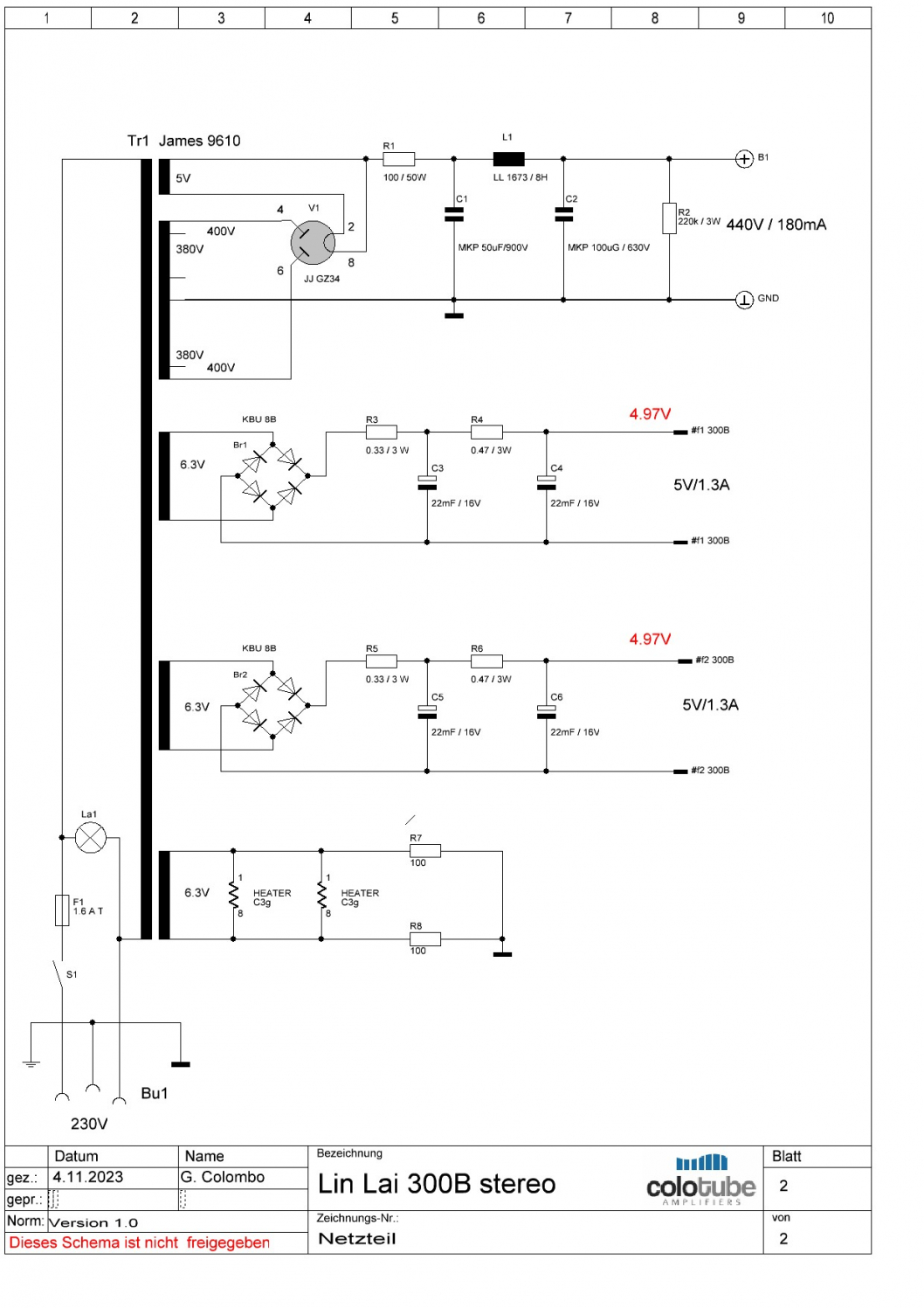

Die Speisung sollte so einfach wie mglich gehalten werden. Natürlich mit möglichst wenni Ripppel, so dass man es im Lausprechen micht hören kann. Ich habe herausgefunden, wenn mann vor dem ersten Kondesator einen 100 Ohm Widerstand, wecher genügend Leistung abführen kann, also ein Aluminium Typ mit 50 Watt. die Stromspitzen satrk gedämpft werden und dies ermöglicht mit realtiv kleinen Kapazitäten eine Speisung bekommt, welche nicht brummt. Mit der GZ34 darf als erster Kondensator von 50uF verwendet werden. Ich habe für beide Kondesatoren MKP Typen verwendet. Da der erste Kondensator eine hohe Spannung aushakten muss, habe ich eine 900V variante genommen. Der zweite ist ein 100uF / 630V.

Um die gewünschte Ausgangsspauung zu erhalten, konnte leider kein 5U4G genoomen werden, was schade ist, da ich NOS Typen gehabt hätte aber diese ebne zuviel Spannungsabfall haben.

Ich hatte noch einen James Transformer und der hat maximal 2 * 400V und das ist ein bisschen zu knapp für die 5U4G.

Für künftige Entwicklung sollte kein James mehr eingestetz werden, da dieser kaum erhältlich ist und wenn dann sehr teuer. Eine Möglichkeit wäre einen wickeln lassen bei der Firma Wüsten.

DIe Heizung der Treiber C3g wurde mit Wechselstrom realisiert und es ist absolut kein Brummen im Lautsprecher zu hören
