300B Mono

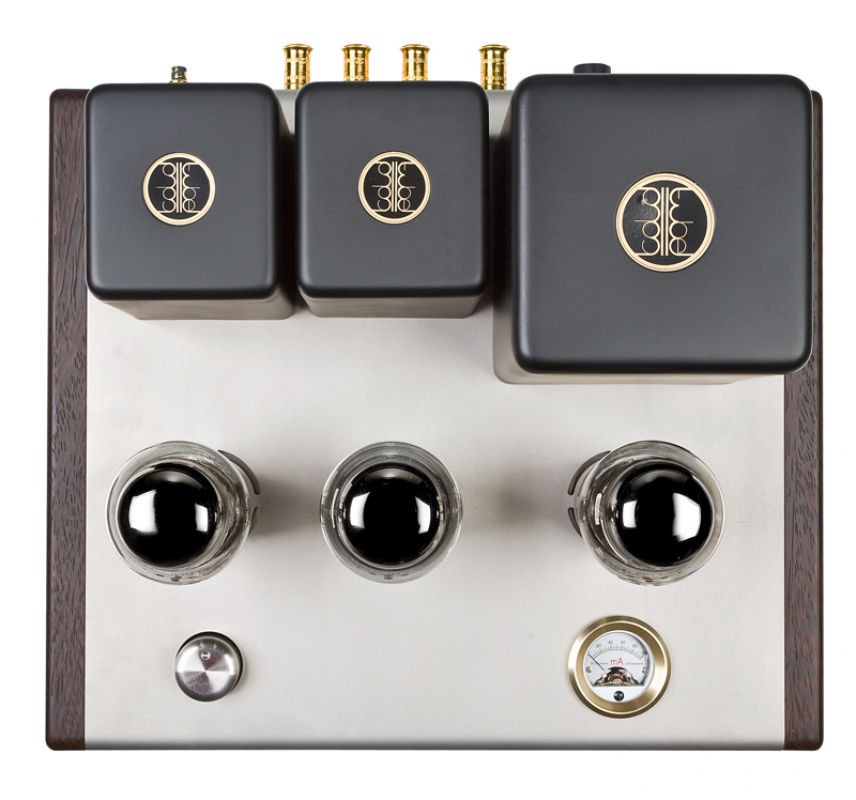

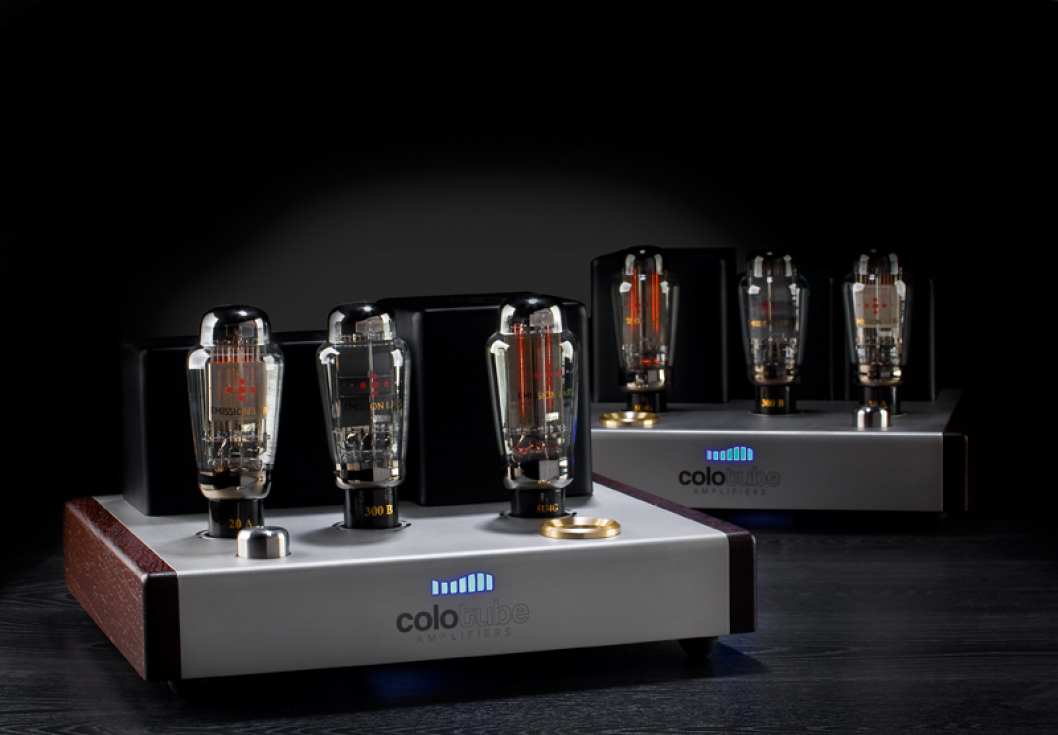

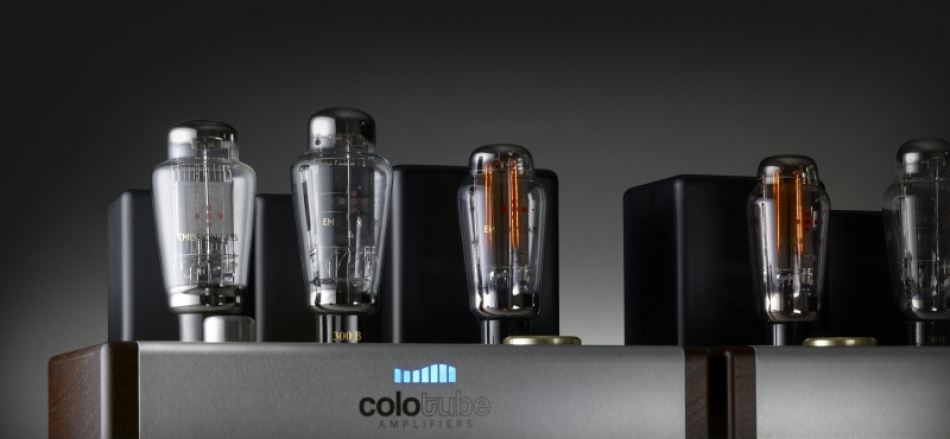

Die colotube 300B Monoblöcke waren mein Flaggschiff und genügten exklusiven Ansprüchen.
Sie waren das Ergebnis von jahrelanger Entwicklungsarbeit. Jedes Gerät baute und verdrahtete ich von Hand. Nur die besten Komponenten kamen zum Einsatz.
Eine 3mm Chromstahl Abdeckung und Seitenteile aus Wenge Holz. Polklemmen und RCA Stecker von WBT und Röhrenfassungen  aus Teflon.
Nun bin ich pensioniert und baue und vermarkte diese Art von Röhrenverstärker nicht mehr.
Ich habe mich entschlossen weitere einzelne Verstärker zu bauen und zu verkaufen aber keine Serien mehr herzustellen.


Es wurden Röhren von EML Emissionlabs http://www.emissionlabs.com/ verwendet.

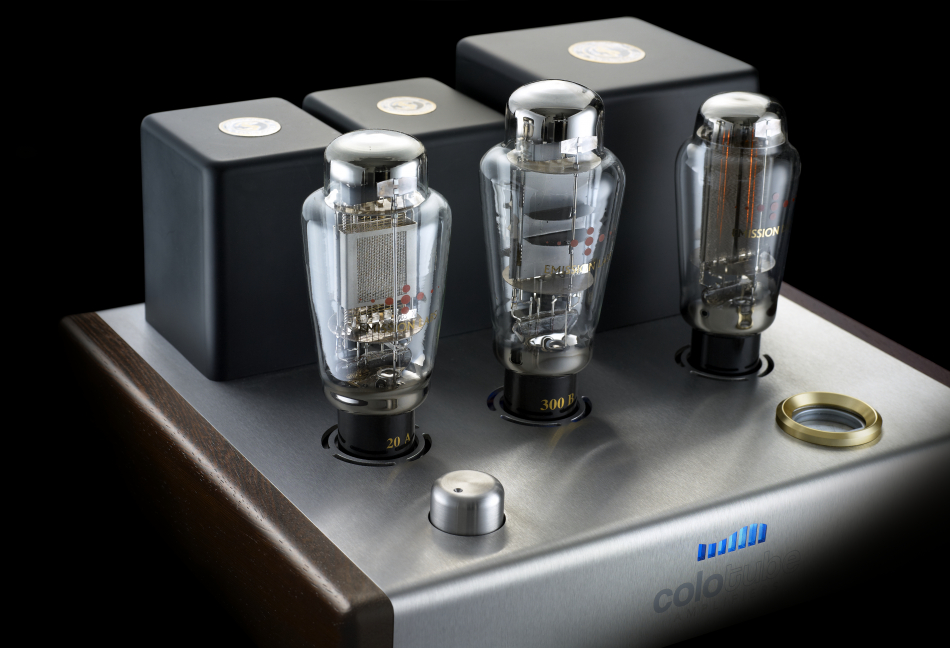

Als Treiber Röhre wieder die EML 20A und als Leistungsröhre die EML 300B. Die beiden Röhren sind nicht gerade günstig aber sie sind hervorragend in der Qualität, Lebensdauer, Exemplarstreuung und auch im aussehen. Die Treiberröhre hat ein Gain von ca. 20. Dies reicht aber nicht aus um eine 300B anzutreiben. Aus diesem Grund wurde eine Stepup Transformer und einen Anoden Choke verwendet. Beider von der Firma Lundahl.

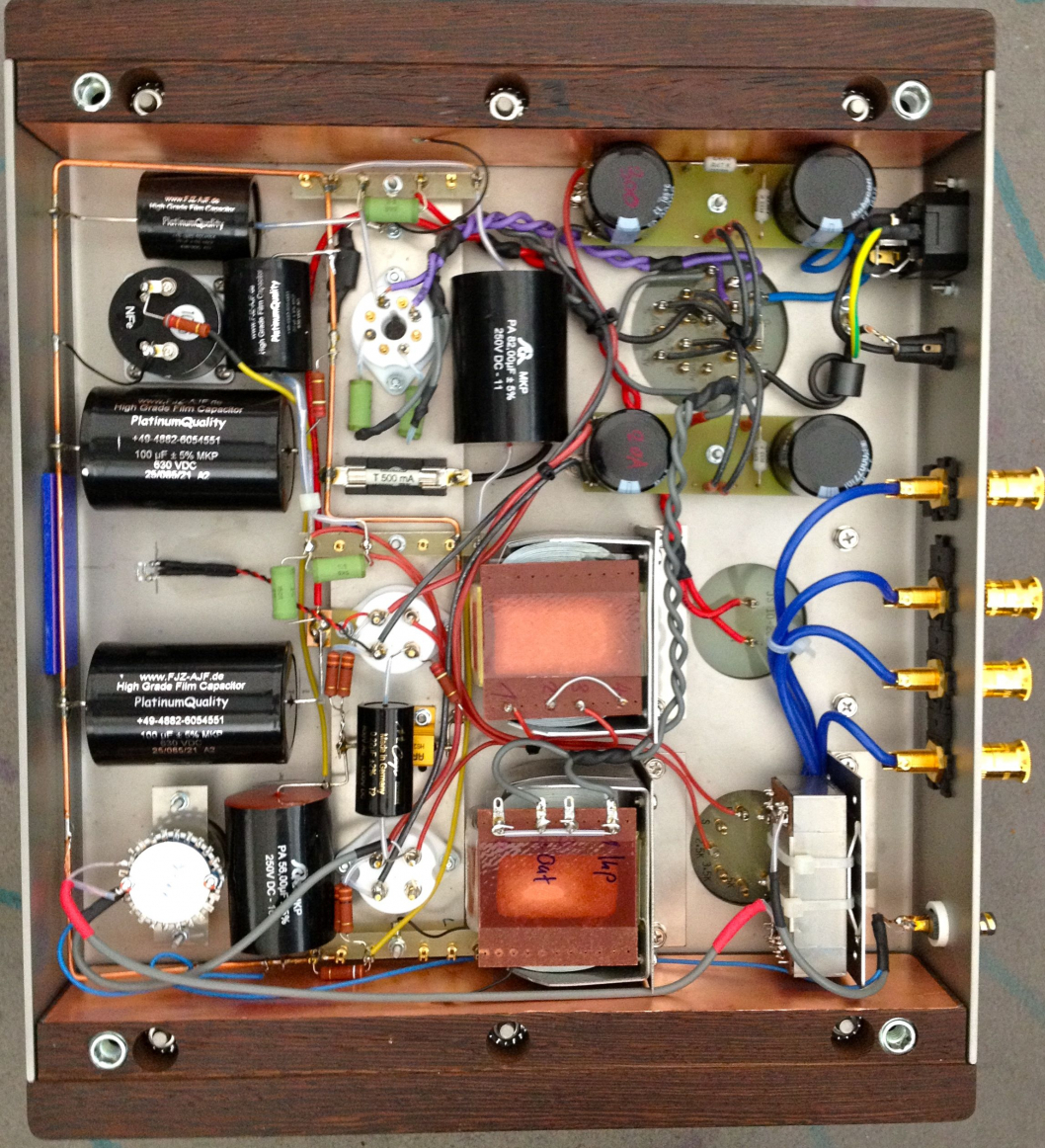

Hier die Innenansicht vom linken Kanal. Wie bereits erwähnt sind alle Kondensatoren, ausser die von den Heizungen der 20A und der 300B, MKP Typen. Die Anschlüsse des Main Transformer, die 10H Hochspannungs-Drossel, der Output-Transformer, die Anoden-Drossel und die Heizungs-Drossel für die 20A Röhre sind gut sichtbar.
Die drei Röhren sind auf ein schmales Subchassis montiert, damit sie ein bisschen versenkt montiert werden können.
Die Abdeckung ist aus 3mm Chromstahl gefertigt und war sehr schwierig herzustellen. Das abbiegen war nicht einfach, da es Biegespuren zu verhindern galt. In der Chromstahl Abdeckung, sind auf beiden Seiten je drei M6 Gewindebolzen eingeschweisst, um die Holzseiten zu befestigen. Auch dies war eine schwierige Aufgabe, weil jedes Seitenteil von Hand angepasste werden musste, damit keine Übergänge sichtbar werden. Dies Holz Seitenteile sind mit M6 Muttern verschraubt. In den Seitenteile hat es vier M8 Gewindebüchsen um den Boden und die Füsse zu montieren. D.h. der Boden wird direkt mit den Füssen angeschraubt.




Die Kathodenstrom der beiden Kanäle muss nicht einzeln eingestellt werden, da die Röhren gepaart sind und eine unglaublich gute Qualität haben. Für beide Röhren ist Auto-Bias verwendet. Die Gitterspannung für die 20A ist auf 7V und für die 300B auf ca. -67V eingestellt.  Für die  Kathoden Kondensatoren sind MKP Typen verwendet.

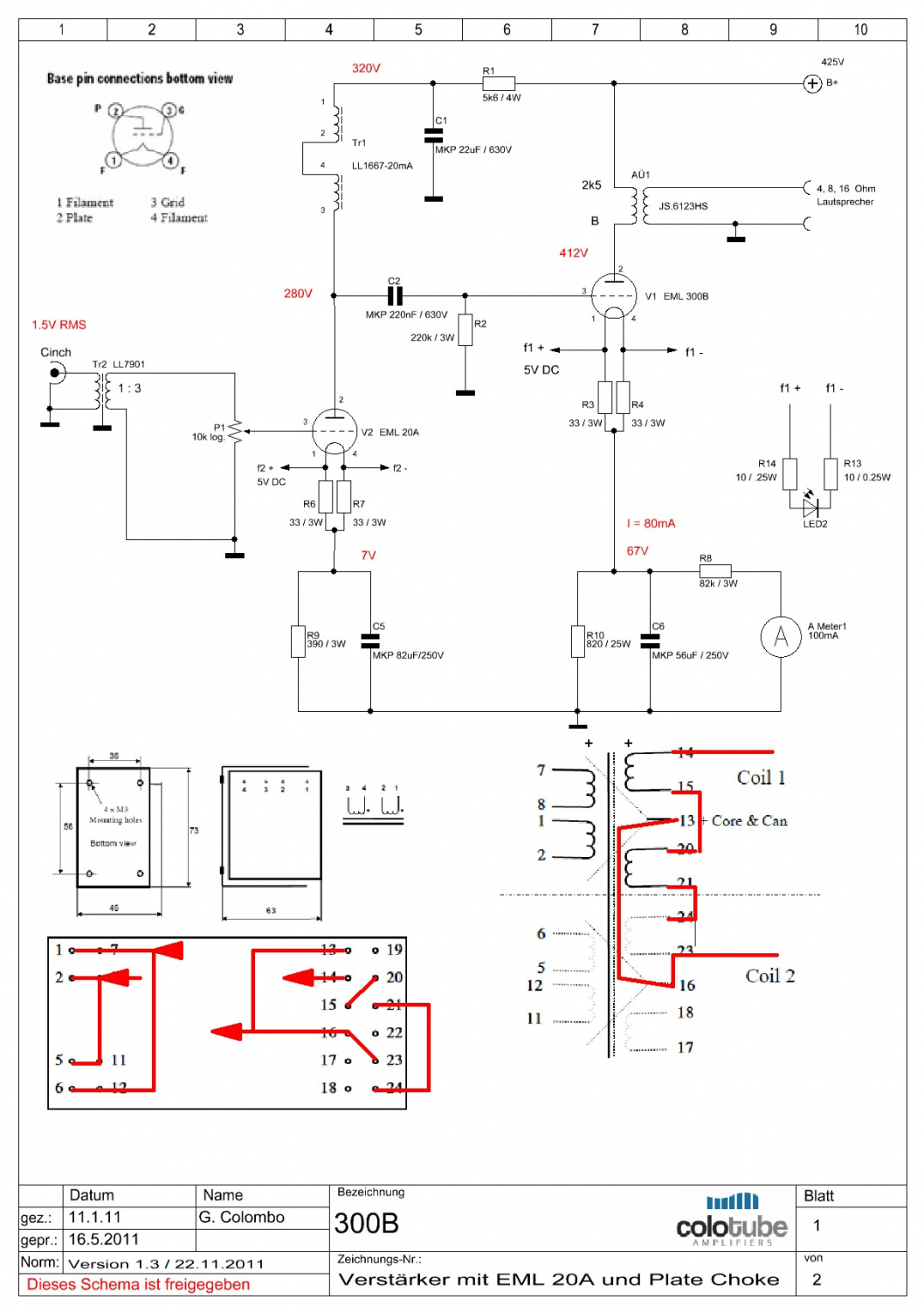

Der StepUp Transformer ist auf 1:3 verdrahtet, was später dann wieder auf 1:2 reduziert wurde. Am Ausgang des StepUp Transformer ist eine Stufenschalter mit SMD Widerstände um die Lautstärke einzustellen. Um einen genügend grossen Spannungshub zu bekommen, wird eine Anodenspule von Lundahl LL 1667-20mA verwendet. Die Kopplung auf das Gitter der 300B wird mit einem MKP Supreme Classic Kondensator von Mundorf realisiert.
Als Output-Transformer wird der James JS-6123HS mit 2k5 verwendet.

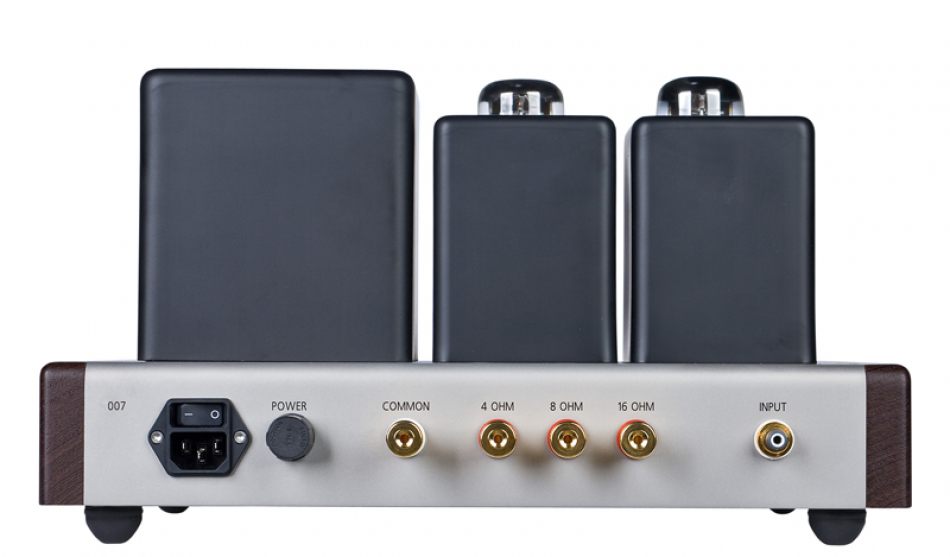

Alle möglichen Ausgangs Impedanzen von 4, 8, 16 Ohm sind auf die WBT Pool-Klemmen herausgeführt.


Der Main-Transformer ist ein James JS-9610.
Primary Voltage: P1:0-115v / P2:0-115v
Secondary Voltage: S1:400V - 380V - 0 - 70V - 380V - 400V @ 0.35A
S2:0 - 5V - 6.3V @ 4A
S3:0 - 5V - 6.3V @ 4A
S4:0 - 5V @ 4A
S5:0 - CT - 6.3V @ 3A

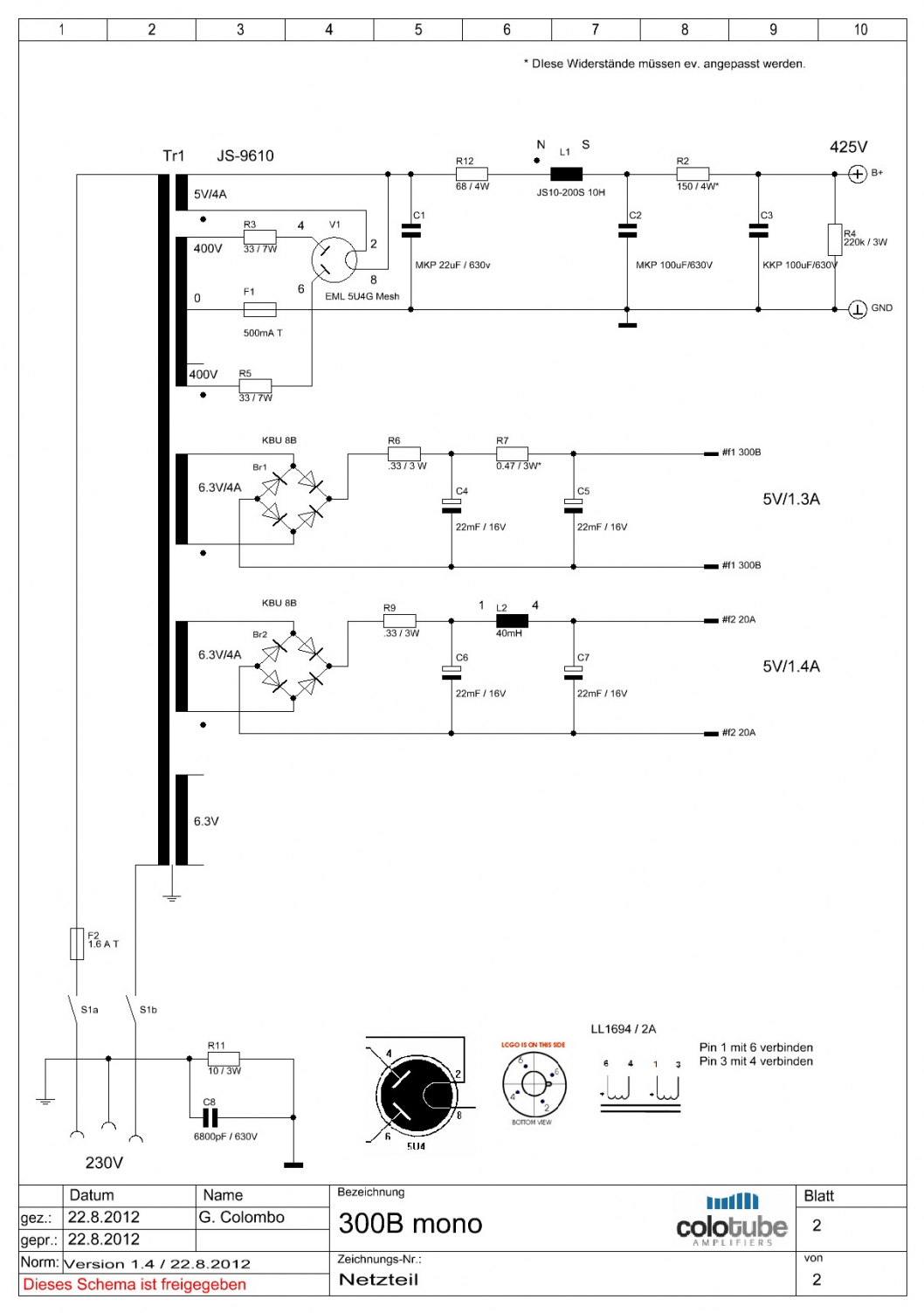

Die Drossel ist eine JS 10-200S 10H und der Gleichrichter eine EML 5U4G Mesh.
In der Zuleitung der Gleichrichter Röhre sind zwei 33 Ohm / 7 Watt Widerstände. Diese werden sehr stark beansprucht. Aus diesem Grund habe ich sie durch 10Watt Typen mit einer höheren Spannungsfestigkeit ersetzt. Der erste Kondensator sollte bei einer 5U4G nicht grösser als ein 22uF sein! Wie bereits erwähnt wurden für den Hochspannungsteil nur MKP Typen eingesetzt. Der erste 68 Ohm Widerstand ist auch sehr wichtig, um die Stromspitzen zu reduzieren.
Die Heizung für die Treiber Röhre 20A musste mit CLC realisiert werden, da mit nur CRC ein leichter Brumm zu hören war, den ich nicht akzeptieren wollte.
